Hệ thống bãi đỗ xe thông minh

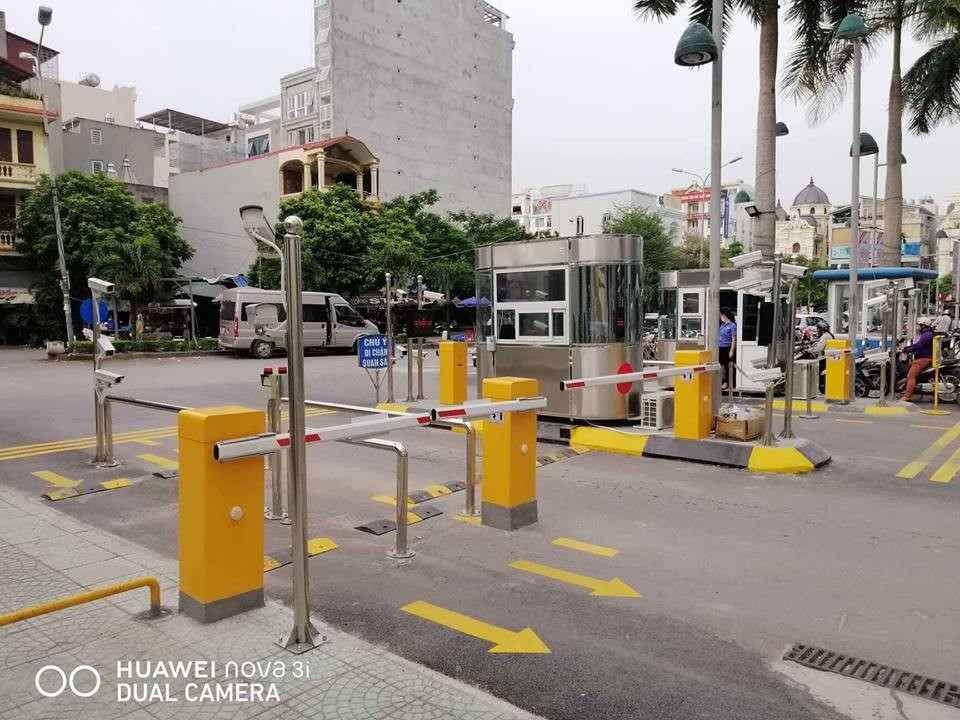

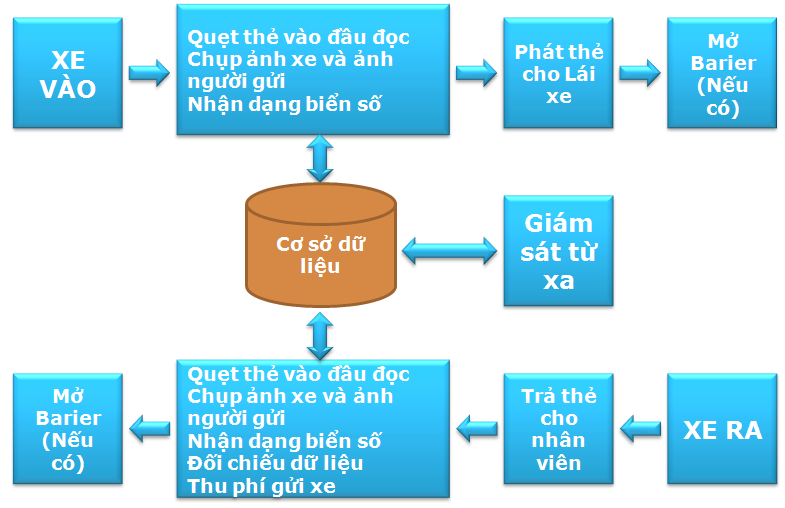

NGUYÊN LÝ HOẠT ĐỘNG CHUNG :

Tại lối vào: Người dùng tới gần đầu đọc thẻ, quẹt thẻ vào đầu đọc, nếu thẻ hợp lệ thì đầu đọc thẻ sẽ điều khiển mở barrier cho nhân viên đi qua. Đồng thời ngay lúc này, camera được kích hoạt để chụp ảnh biển số xe máy, ảnh được lưu vào máy tính quản lý bằng hình ảnh, hình ảnh này được dùng đến vì mục đích an ninh.

Tại lối ra: Người dùng tới quẹt thẻ vào đầu đọc thẻ ở lối ra, đồng thời camera được kích hoạt để chụp biển số xe tại cửa ra này. Trên máy tính giám sát, hình ảnh biển số được chụp tại lối vào và lối ra sẽ được hiển thị đồng thời trên máy tính quản lý , máy tính sẽ so sánh biển số lúc vào và lúc ra nếu thẻ hợp lệ, đầu đọc thẻ điều khiển mở barrier cho nhân viên đi ra . Nếu dữ liệu không hợp lệ thì hệ thổng sẽ cảnh báo thẻ giả hoặc biển số không trùng khớp , thuận tiện cho nhân viên bảo vệ có thể kiểm tra, so sánh. Sau khi xe đã đi qua barrie thì vòng cảm ứng sẽ truyền tín hiệu để barrie tự động đóng xuống.

THIẾT BỊ CHÍNH :

1. Máy tính :

Máy tính là thành phần quan trọng nhất của hệ thống. Không có máy tính hệ thống sẽ không thể hoạt động được.
Nên chọn các máy tính đồng bộ có thể hoạt động bền bỉ và độ ổn định cao. Máy tính của một số hãng uy tín như DELL, HP hay máy tính công nghiệp ADVANTECH…
Đối với máy tính quản lý 1 hoặc 2 làn xe thì cần máy tính trang bị cấu hình tối thiểu: CPU Core-i3 , RAM 4GB
Đối với máy tính quản lý 3 đến 5 làn xe thì cần trang bị máy tính cấu hình tối thiểu: CPU Core-i5 , RAM 4GB
Cài đặt hệ điều hành Windows 7, 8, 10
Cài đặt các phần mềm thật cần thiết, không thì có thể bỏ qua, chú ý phải cài 1 trông số các phần mềm như Anydesk, UltraViewer, Teamver ( Lưu ID và tại mật khâu lưu vào file công trình )
Nếu máy tính được chọn làm máy chủ lưu dữ liệu. Bạn cần chọn ổ cứng có dung lượng phù hợp để có thể lưu dữ liệu của hệ thống bãi xe trong khoảng thời gian mong muốn.

2. Bộ nhớ lưu trữ :

Dữ liệu của hệ thống bãi xe bao gồm:

Ảnh chụp từ camera , 2 ảnh cho mỗi lượt xe ra vào => dữ liệu này là chủ yếu
Dữ liệu thời gian ra vào, vé xe, tiền,… dạng text – không đáng kể

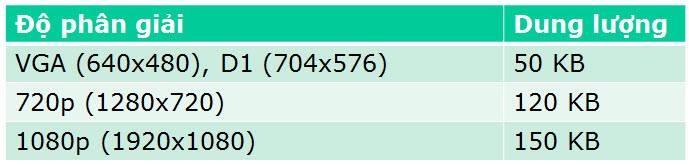

Bảng dung lượng ảnh JPEG với các độ phân giải khác nhau:

Giả sử mỗi máy có 1000 lượt xe ra vào, bảng sau tính toán dung lượng ổ cứng cần thiết để lưu dữ liệu (ảnh) trong các khoảng thời gian 3 tháng, 6 tháng, 1 năm cho 1 làn xe (2 camera):

Có thể thấy rằng nếu chỉ lưu các dữ liệu ảnh thì vấn đề không đáng ngại. 1 ổ cứng 1 TB cũng đủ cho 1 bãi xe cỡ nhỏ với 1 làn vào và 1 làn ra lưu dữ liệu trong khoảng thời gian đủ dài.

Tuy nhiên nếu lưu cả video, nhất là hệ thống có nhiều làn xe + sử dụng camera độ phân giải cao thì sẽ tiêu tốn rất nhiều dung lượng ổ cứng của máy chủ.

Giải pháp:

Dữ liệu video của camera ở làn xe nào thì lưu trên máy tính của làn xe đó.
Đặt chế độ ghi hình theo chuyển động. Nếu thời gian có chuyển động (có xe vào ra) là 50% thì dung lượng ổ cứng cần thiết giảm đi 1 nửa
Sử dụng DVR/NVR/Server ghi hình độc lập với hệ thống bãi xe
Lưu dữ liệu ghi hình trong khoảng thời gian ngắn hơn (1-2 tuần)

3. Lựa chọn camera

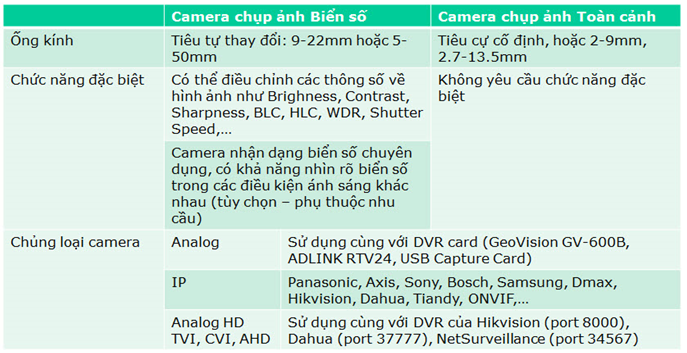

Các thông số lựa chọn camera cho hệ thống

Các loại IP camera có trên thị trường

4. Đầu đọc thẻ

Các loại đầu đọc thẻ chuẩn giao tiếp TCP/IP (như FingerTec, ZKTeco, Soyal AR-725E- IP) cần cắm trực tiếp vào switch mạng.

Các loại đầu đọc thẻ chuẩn giao tiếp RS232 cắm trực tiếp vào cổng COM (Serial Port) trên máy tính.

Các loại đầu đọc thẻ chuẩn giao tiếp RS422/RS485 cần sử dụng bộ chuyển đổi RS232 <-> RS422/485 để cắm vào cổng COM hoặc cáp chuyển đổi USB <-> RS422/485 để cắm vào cổng USB trên máy tính.

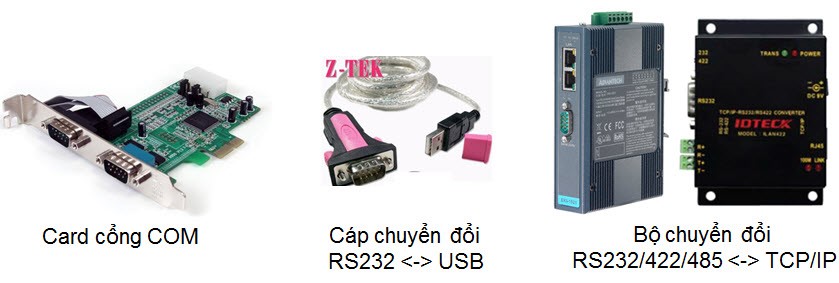

Trường hợp trên Mainboard của máy tính không có cổng COM (hầu hết các máy tính hiện nay. Cần sử dụng card cổng COM để gắn vào khe PCIe trên máy tính hoặc sử dụng thêm cáp chuyển đổi RS232 <-> USB hoặc sử dụng bộ chuyển đổi RS232/422/484 <-> TCP/IP.

Đối với các làn xe có sử dụng Barrier, cần sử dụng các loại đầu đọc (bộ điều khiển) trên đó có ít nhất 1 Rơ-le để điều khiển mở Barrier từ phần mềm.

Các loại đầu đọc RFID Reader hay IDTECK IP10 RS232 chỉ thích hợp đối với các làn xe không có Barrier do trên đầu đọc không có Rơ-le.

Đối với các đầu đọc có từ 2 Rơ-le trở lên có thể sử dụng Rơ-le 2 để điều khiển đóng Barrier từ phần mềm.

Thẻ: Các hệ thống quản lý bãi xe hiện nay sử dụng chủ yếu 2 loại thẻ là Proximity (125Khz) và Mifare (13.56 Mhz). Thẻ Proximity chỉ đọc được bởi đầu đọc thẻ Proximity, thẻ Mifare chỉ đọc được bởi đầu đọc thẻ Mifare. Khi nâng cấp hệ thống cũ hoặc thiết kế hệ thống sử dụng thẻ nhân viên làm thẻ gửi xe cần chú ý để đặt hàng loại đầu đọc thẻ phù hợp.

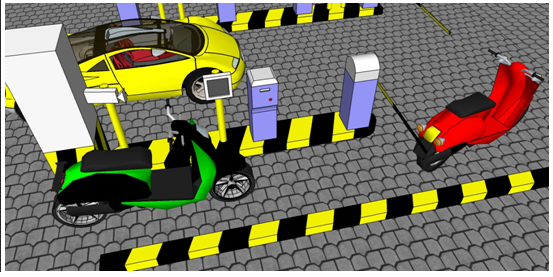

5. Bố trí đầu đọc thẻ và các làn xe :

Có 2 hình thức :

– Mỗi làn chung 1 đầu đọc thẻ

– Mỗi làn 1 đầu đọc thẻ

6. Barrier và Loop Detector :

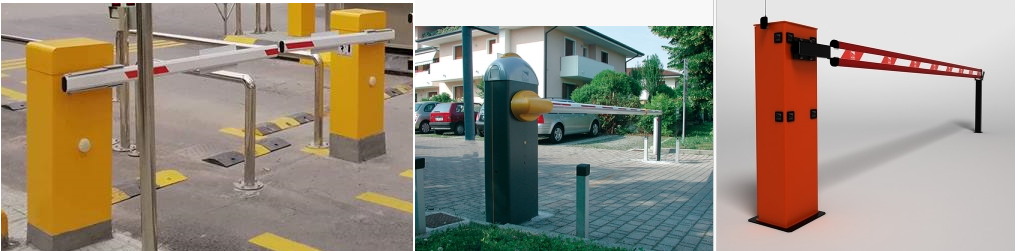

Có thể sử dụng Barrier của bất kỳ hãng nào (ROAD,CAME, DITEC, China,….). Phụ thuộc vào chức năng, thẩm mỹ, giá thành, cần thẳng, cần gấp, tốc độ đóng mở…

Các bãi xe có lưu lượng vào ra lớn, hoặc bãi xe máy cần sử dụng các loại barrier có tốc độ đóng mở nhanh.

Các bãi xe bị giới hạn chiều cao như tầng hầm của các tòa nhà cần sử dụng loại barrier có cần gập.

Barrier được điều khiển mở từ phần mềm thông qua cặp tiếp điểm NO của Door (Lock) Relay trên đầu đọc thẻ (bộ điều khiển).

Barrier được điều khiển tự động đóng xuống khi có xe đi qua thông qua Loop Detector.

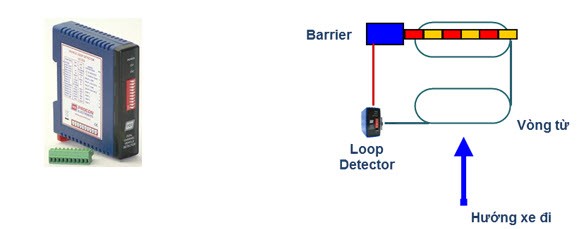

Loop Detector (Bộ dò vòng từ) có chức năng điều khiển Barrier tự động đóng xuống khi có xe đi qua.

Loop Detector bao gồm các vòng dây tối thiểu 3) được chôn dưới nền đường, trên hướng di chuyển của xe và nối với 1 bộ điều khiển.

Loop Detector được nối trực tiếp với Barrier thông qua cặp tiếp điểm LOOP.

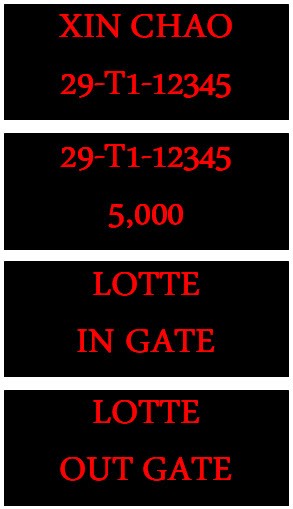

I.7. Bảng LED hiển thị thông tin :

Hiển thị thông tin (biển số, số tiền) khi xe vào, xe ra.

Hiển thị các chỉ dẫn trong trạng thái chờ.

Kết nối máy tính thông qua cổng COM hoặc TCP/IP.

Cách lắp đặt bãi xe thông minh :

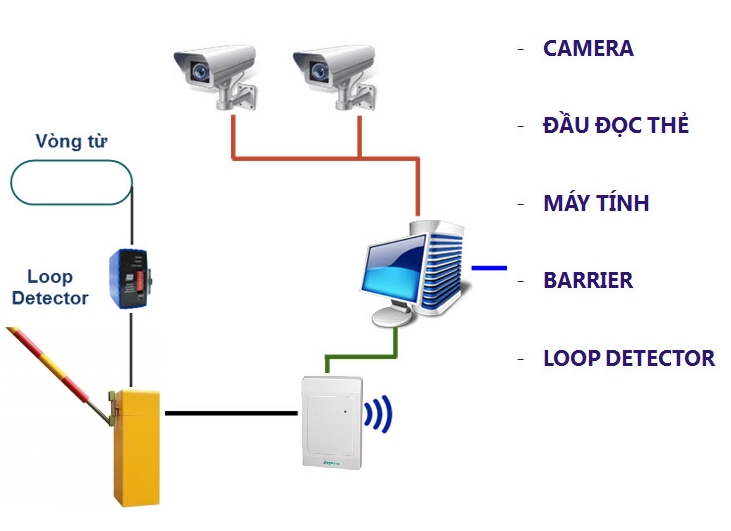

1. Sơ đồ đấu nối các thiết bị :

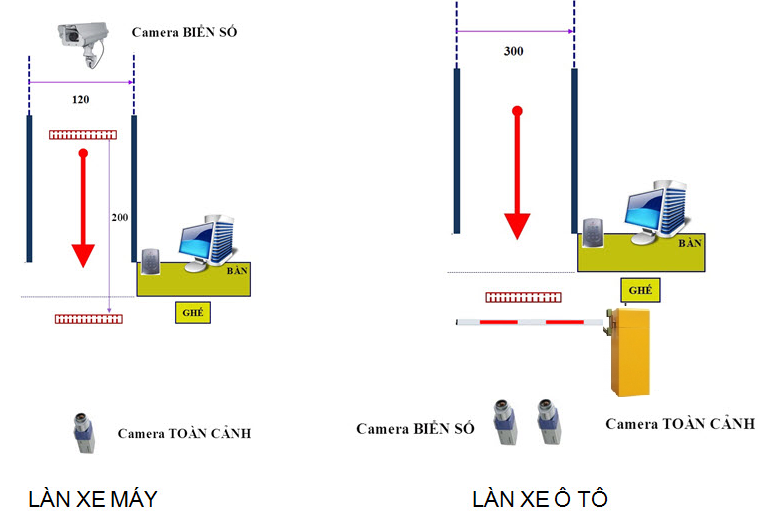

2. Bố trí các camera trên làn xe

Đối với các bãi xe trong tầng hầm, có thể lắp camera thả từ trên trần xuống hoặc lắp trên cột, tùy thuộc địa hình.

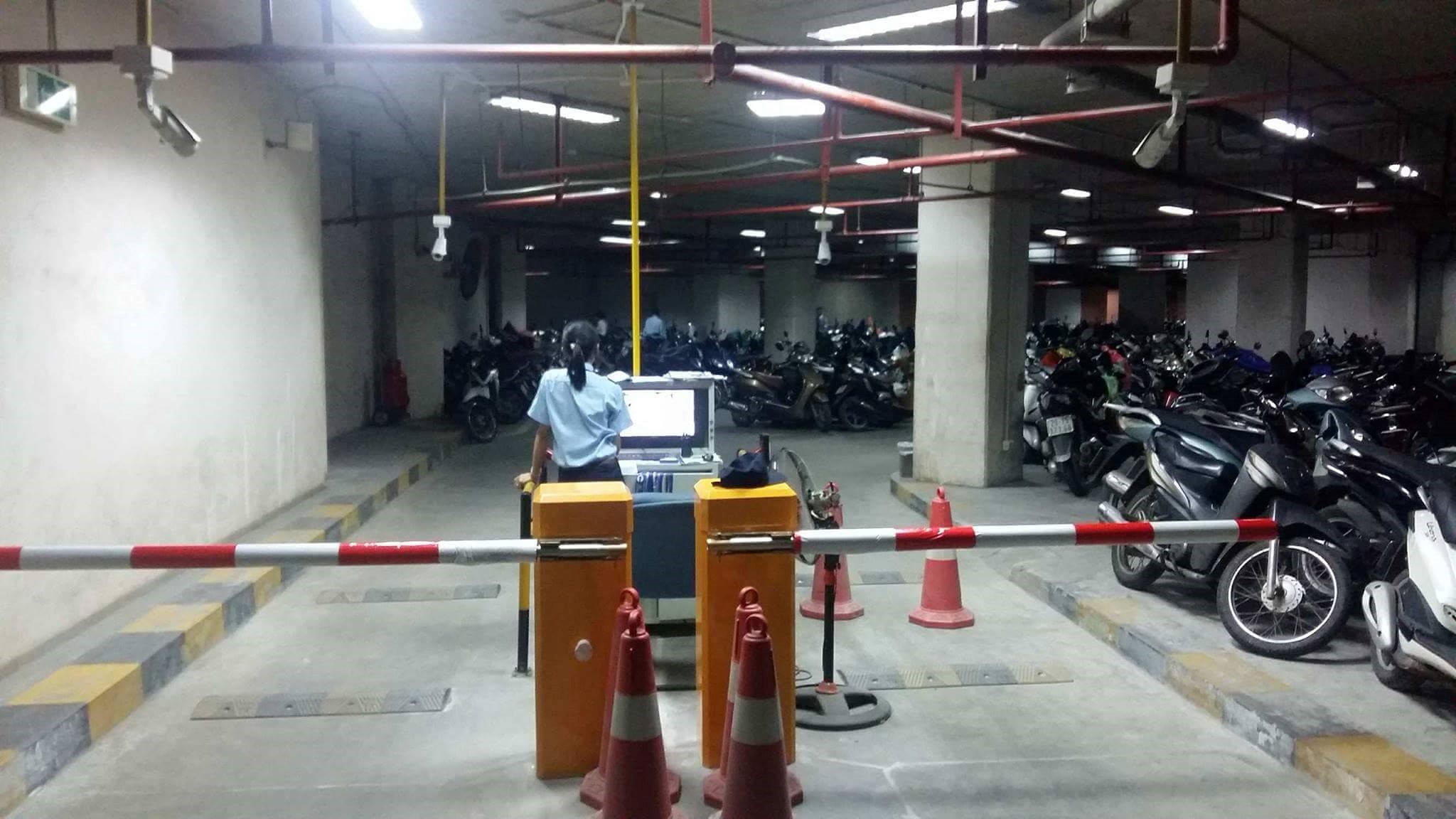

Bố trí lắp đặt tại cửa vào tầng hầm

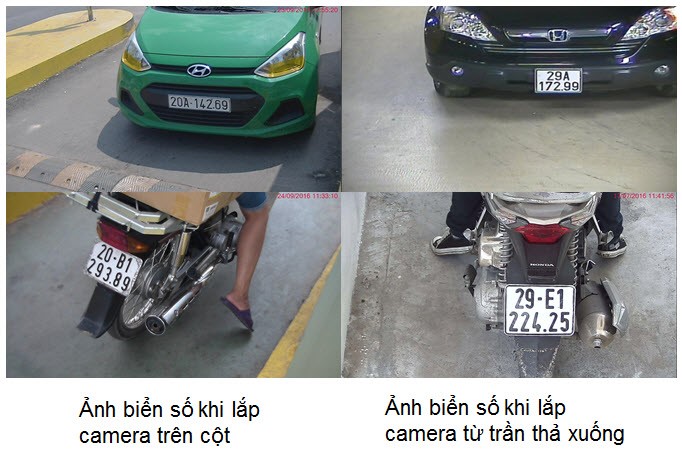

Camera ghi nhận biển số

3. Lắp camera thế nào để phần mềm nhận dạng biển số tốt nhất ?

Camera bị che khuất tầm nhìn bởi xe hoặc đầu của người phía sau, hoặc bởi barrier.

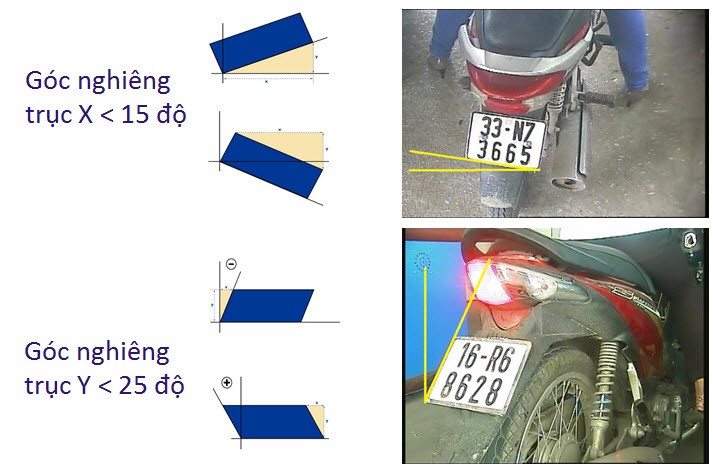

Góc nghiêng của biển số trên ảnh nằm trong giới hạn cho phép.

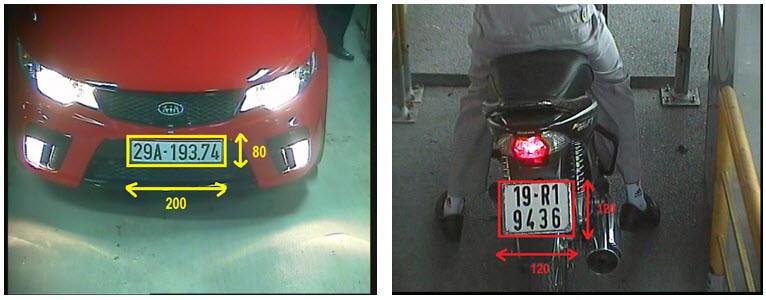

Kích cỡ vùng biển số trên ảnh phù hợp.

Khoảng cách từ camera đến xe và chiều cao của camera so với xe phù hợp. Camera lắp quá cao và quá gần đầu xe có thể làm cho phần mềm không nhận dạng được biển số hoặc nhận dạng không chính xác.

Chỉnh nét (Focus) camera để các chữ trên biển số nét nhất có thể.

Chỉnh Zoom để camera quan sát vừa đủ 1 làn xe.

Biển số không bị lóa sáng:

Khắc phục tình trạng biển số bị lóe sáng

Chọn loại camera chất lượng tốt.
Giảm độ sáng ngay từ trong camera thông qua các phím menu trên camera hay giảm độ sáng từ phần mềm trên máy tính.
Chọn vị trí lắp đặt thích hợp hay đặt công cụ để che bớt ánh sáng như bảng thông báo, biển hiệu, …

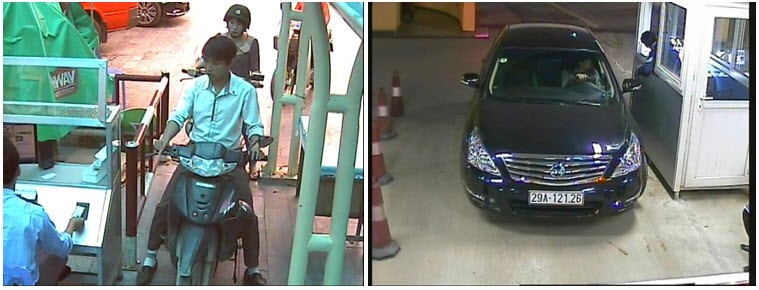

Lắp Camera toàn cảnh:

Nhìn được toàn bộ xe (đối với xe ô tô) hoặc nhìn được rõ mặt người gửi xe và một phần đầu xe (đối với xe máy).

Phần mềm không nhận dạng được biển số xe, nhận dạng không chính xác

Trước tiên cần khẳng định, trong trường hợp này hệ thống vẫn hoạt động bình thường. Do (1) Dữ liệu xe vào ra được dựa trên ID của thẻ xe, (2) Trong mọi trường hợp, NV bảo vệ khi xử lý cho xe ra vẫn phải nhìn và đối chiếu ảnh người gửi, ảnh xe.
Tuy nhiên trong trường hợp này phần mềm sẽ không thể đưa ra các cảnh báo chính xác (bằng âm thanh, hình ảnh,…) khi biển số vào và ra khác nhau, giống nhau, biển số nằm trong danh sách đen,…Không thể tìm các lượt xe vào ra hay lượt xe đang gửi theo thông tin biển số khi cần.
Độ chính xác nhận dạng biển số xe phụ thuộc rất nhiều yếu tố như biển số phải nhìn rõ nét, không cong vênh hay bị che khuất, lóa sáng hay bị ảnh sáng mạnh chiếu vào, các ký tự trên biển số phải rõ ràng, không có các đinh ốc bắt biển số vào xe bị dính vào kí tự, …
Tùy từng biển số khác nhau mà độ chính xác nhận dạng cũng khác nhau. Có những biển số có thể nhận dạng chính xác 100% các kí tự trên biển số, nhưng cũng có những biển số bị nhận dạng sai một vài kí tự và cũng có biển số chỉ có thể nhận dạng được hàng dưới (phần số) của biển số, thậm chí là không nhận dạng được.
Đa số trường hợp không nhận dạng được hoặc nhận dạng sai là vào buổi tối, khách thường để đèn phanh, đèn biển số, biển số bị đèn xe phía sau chiếu vào. Do đó khi thao tác nhân viên bảo vệ cần nhắc khách tắt đèn đi.
Trường hợp chỉ nhận dạng hàng dưới (phần số) của biển số thì vẫn có thể chấp nhận vì nhiều trường hợp là bất khả kháng.
Trường hợp không nhận dạng được biển số thì nhân viên bảo vệ cần nhập vào bằng tay, trường hợp sai thì sửa lại cho đúng. Thực tế thấy rằng nếu nhân viên bảo vệ (nhất là ở lối vào) làm đúng theo các quy trình đã đặt ra thì hệ thống bãi xe hoạt động rất hiệu quả và an toàn.

4. Lắp đặt đầu đọc thẻ:

Tùy vị trí bãi xe, đầu đọc thẻ có thể được lắp trên bàn, trên thân bốt kiểm soát hoặc trên cột lắp đầu đọc thẻ.

Các đầu đọc thẻ lắp ngoài trời cần sử dụng loại có tiêu chuẩn bảo vệ IP65, IP66 (như hoặc trong các hộp bảo vệ.

5. Lắp đặt Barrier – Loop Detector

Barrier lắp đặt vuông góc hướng xe đi, hợp mỹ quan.

Vòng dây loop lắp gần barrier
